算例：一颗粒增强复合材料空心长管上部受挤压。

作者：盖文海

1. 通过建立单元得到模型

点开Mesh模块，选中Node，添加两节点，坐标分别为（2,0,0），(2.2,0,0)。

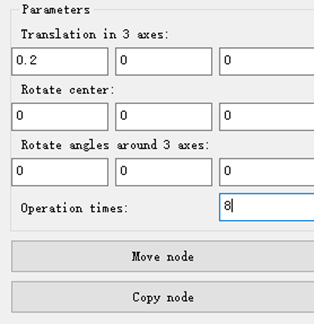

打开Node tools模块，该模块可对节点进行移动，复制，平移，旋转等操作。选中（2.2,0,0）节点，对该节点进行向X轴方向每相距0.2mm复制1个，重复操作8次。

共得到10个节点。

选中所有节点，以（0,0,0）为旋转中心，绕Z轴旋转5度。

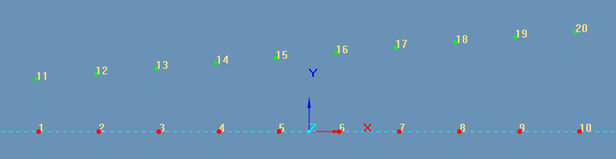

得到节点如下：

在mesh菜单中选中element。

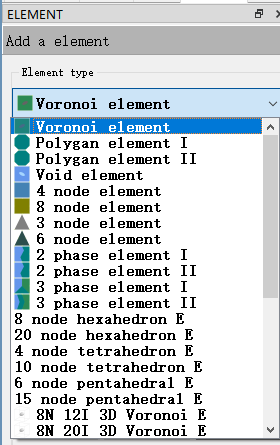

在Add a element中选择Voronoi单元。

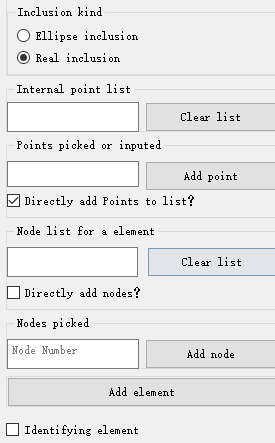

其中夹杂类型可选椭圆或通过添加几何点自定义（elllipse inclusion为椭圆夹杂，Real inclusion为自定义任意形状夹杂）。

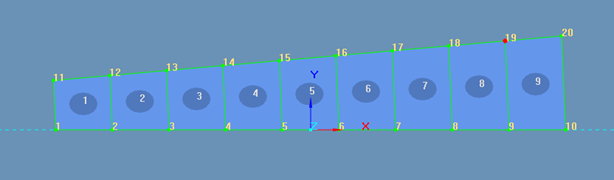

逆时针框选节点，逐个创建单元。

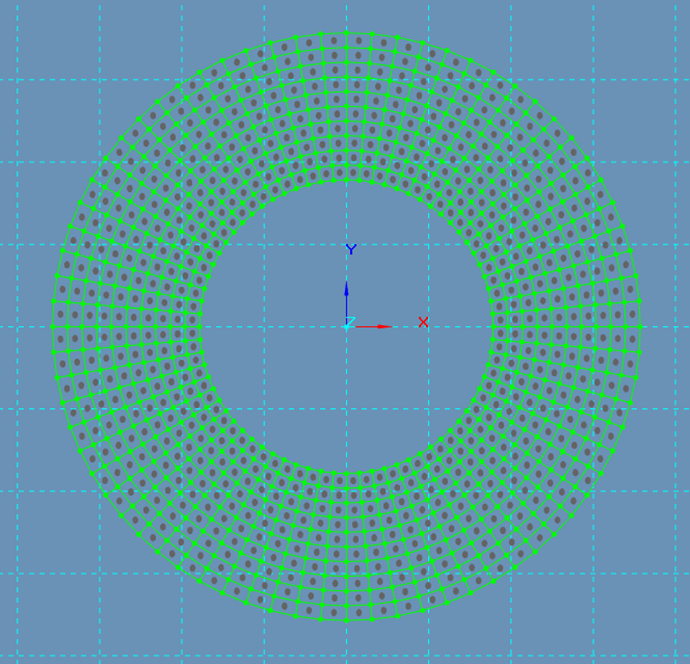

打开Element tools，选中所有单元，以（0,0,0）为旋转中心，旋转角度为2度旋转复制71次。得到完整模型。

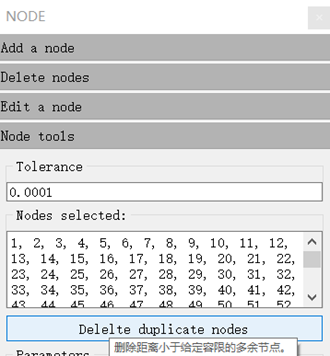

由于模型是由复制一圈得到，因此会有一部分节点重合。打开Node，找到Node tools，选中所有节点，点击Delete duplicate nodes删除重复节点。

步骤同上个算例，将所有单元赋于材料常数。

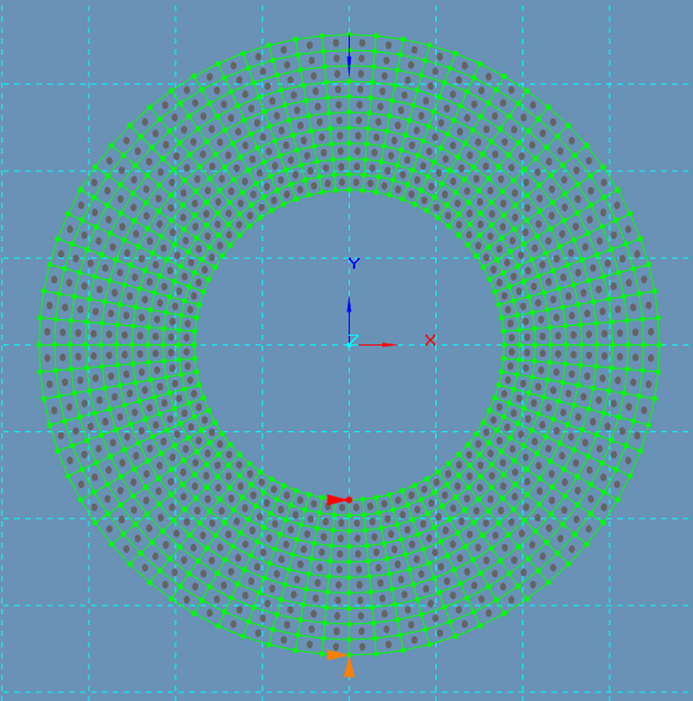

将模型底部节点的XY方向均约束住，在受力的对称轴上找一个节点约束住X方向。

打开load模块，选择节点荷载，设置为Y方向，值为-1000。点击🆗添加。

将所有约束与荷载添加入工况中。

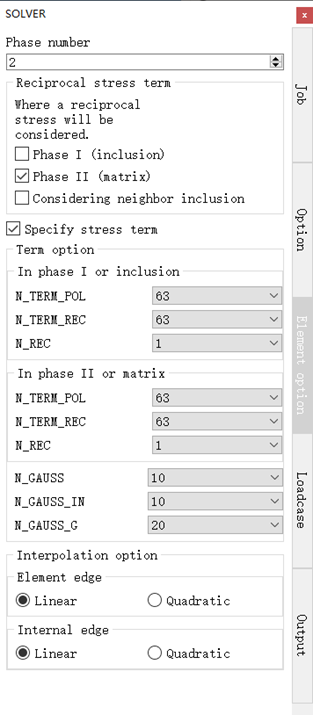

与算例1相同，点击🆗后点击Run，进行求解。当网格过多时求解将比较缓慢，solver版块中侧边栏Element option可修改。勾选Specify stress term，其中…..

将参数设低后求解精度也会降低，如设的过低可能会导致求解结果不正确。

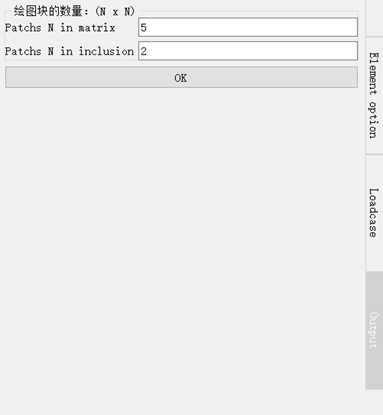

除了Element option，还可通过修改solver版块output选项的绘图块数量，绘图块数量越多则结果显示越连续，当网格过多时减少绘图块数量则能增加计算速率与输出速率。

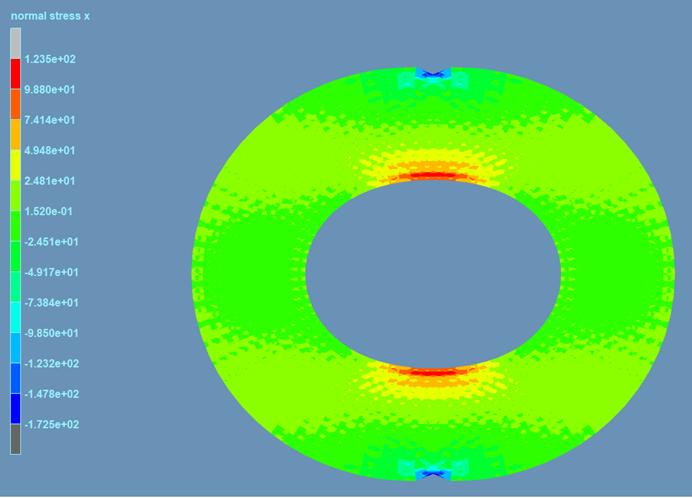

最后求解结果其X方向彩色应力带状图如下：

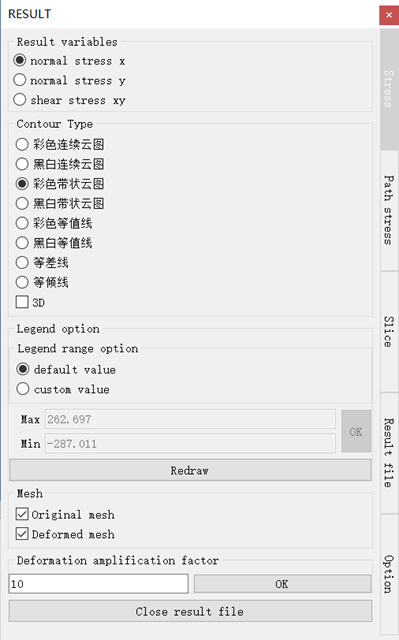

求解结果显示有彩色连续云图、黑白连续云图、彩色带状云图等多种显示类型。
