三维含椭球夹杂VORONOI单元30100

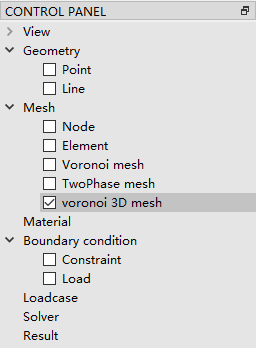

一、选择Voronoi 3D mesh
二、建几何模型

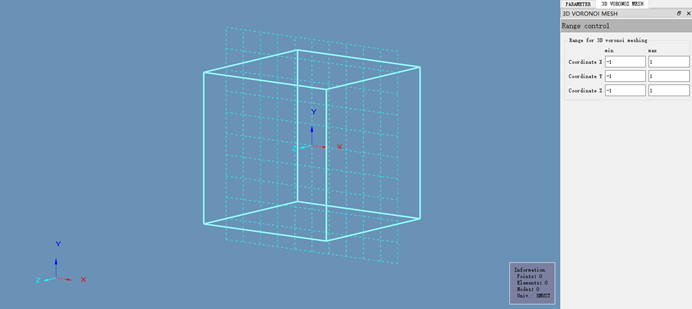

通过range control 建立3D几何模型
三、划分网格
生成夹杂有两种方式
（一）用户指定椭球的夹杂信息
（二）根据用户指定的夹杂信息随机生成夹杂
下面分别介绍两种生成夹杂的方式
（一）用户指定椭球的夹杂信息
1、选择第一个：用户指定椭球的夹杂信息
2、夹杂类型选择
夹杂的类型有4种：
三维含椭球夹杂VORONOI单元
三维含椭球孔洞VORONOI单元
三维含椭球带界面的任意多面体VORONOI单元
三维不含夹杂的任意多面体VORONOI单元（用户只给单元中心信息即可）
这里我们选第一个：三维含椭球夹杂VORONOI单元

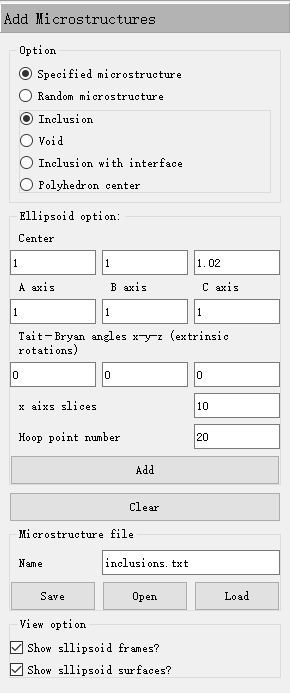

3、定义椭球夹杂信息
椭球中心坐标
椭球各轴长
椭球绕各轴转过的角度
椭球层数（不算两头的顶点）
每层几何点数
界面厚度（只针对带界面的单元）

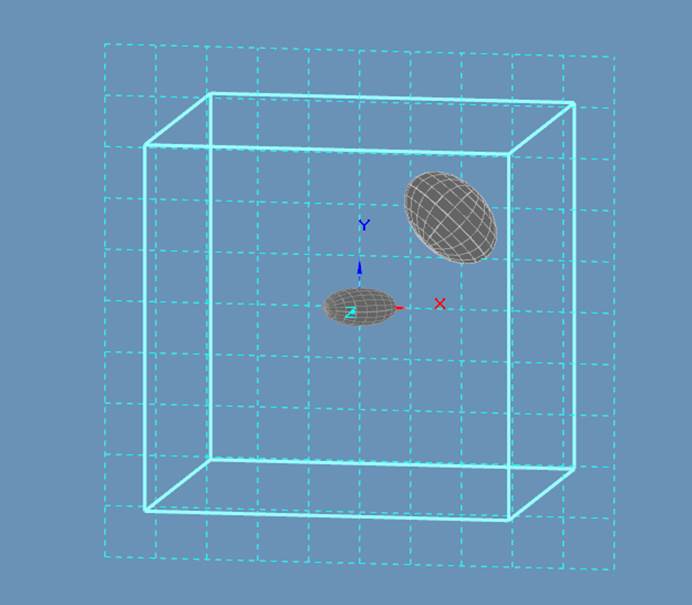

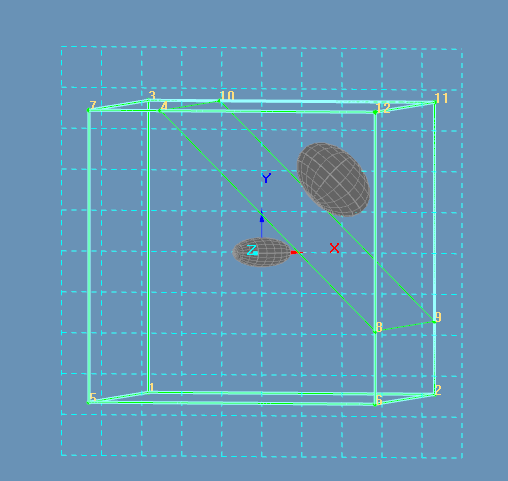

4、点add生成夹杂
5、划分网格
生成夹杂的另一种方式
（二）根据用户指定的夹杂信息随机生成夹杂
1、选择第二个：随机生成夹杂
2、夹杂类型选择
这里我们仍然选第一个：三维含椭球夹杂VORONOI单元
3、定义随机生成椭球的夹杂信息
根据用户指定的夹杂信息随机生成夹杂又分两种：

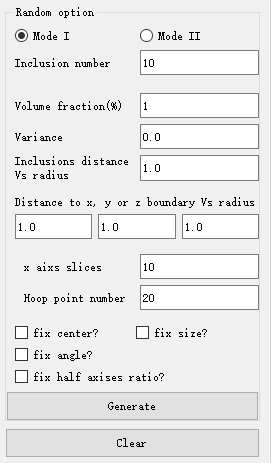

1）mode1：根据用户指定的夹杂数量自动划分

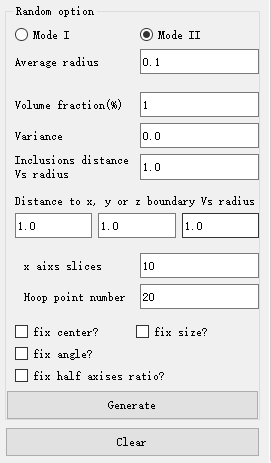

2）mode2：根据用户指定的夹杂平均半径自动划分

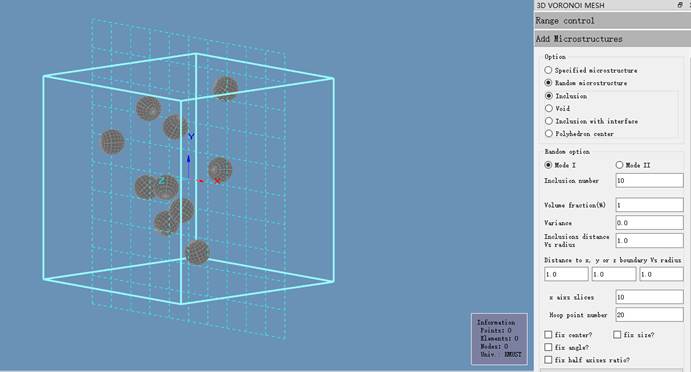

4、生成夹杂
mode1
Mode2

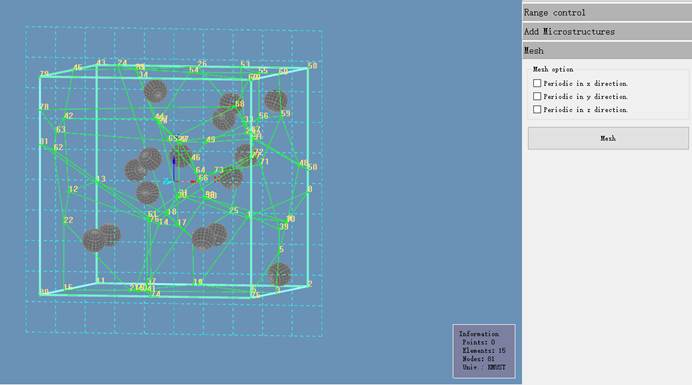

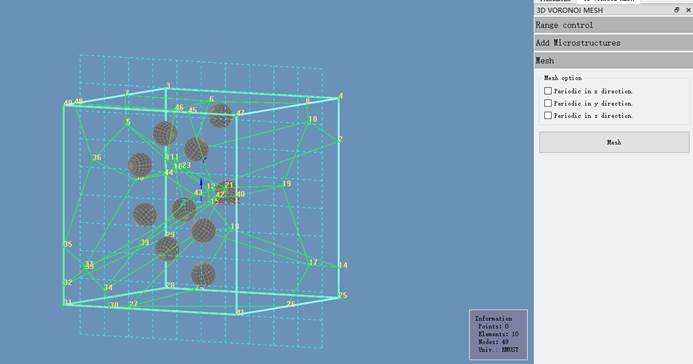

5、划分网格
mode1
Mode2
