界面功能简介：
先打开主界面，点击左侧“TwoPhase mesh”打开两相材料建模界面；

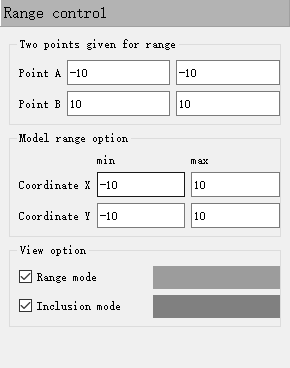

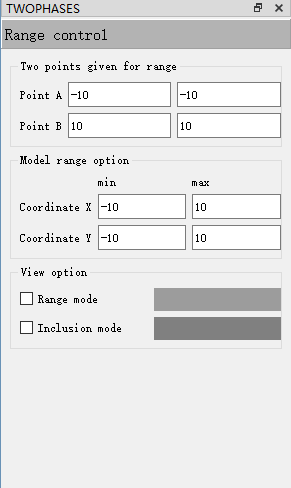

打开之后即可见到右侧一系列操作界面，首个界面“Range control”为控制模型范围及基体与夹杂的颜色差别（颜色即RGB（灰度）值的差别，即为后续绘制网格时确定基体与夹杂，孔洞之间边界的依据）。

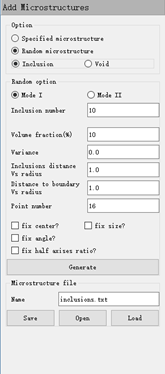

第二栏可以在第一栏所生成的区域内生成夹杂与孔洞，操作方式与之前生成含夹杂/孔洞的Voronoi单元时类似。下方Microstructure file处的功能为将上面生成的椭圆夹杂信息保存为txt文档供后续调用与查看
第三栏为编辑微结构栏，在其中可以对上一栏生成的各椭圆的位置，ab轴与角度信息进行调整

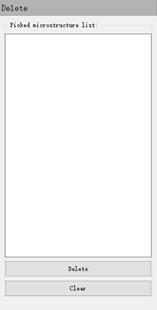

第四栏为删除微结构栏，可以通过框选或点击选中椭圆后删除
第五栏为生成均匀化网格栏（与四叉树功能无关），通过给定行列数，可以直接对模型划分出对应行列数的四边形网格
第六栏为生成四叉树网格栏，在此处可以通从椭圆信息划分，或从图像划分两种方法来建立四叉树网格。
点击右侧下方“Quad Tree Mesh”打开四叉树建模与绘制网格界面；

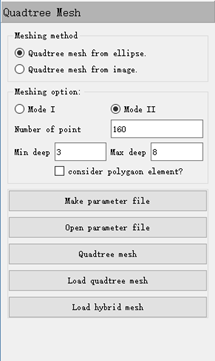

四叉树建模主界面如下图所示，最上方两个选项分别代表建立网格的两种方法即：
Quadtree mesh from ellipse：由椭圆信息建立含夹杂/孔洞模型：
与之前的随机撒点建立含夹杂/孔洞的Voronoi单元类似，此选项会读取之前生成的TXT文件中椭圆信息，并据此生成四叉树网格；
Quadtree mesh from image：由图片像素信息建立含夹杂/孔洞模型：
此功能对含夹杂/孔洞结构的图像进行识别，对图片中不同像素点的RGB（或灰度）值加以区分并辨别其为孔洞或者夹杂，之后根据像素信息生成四叉树网格。
图中第二栏为建立网格的选项栏，其中Mode I与Mode II两项分别指：
Mode I：根据最小深度及单元最小尺寸建立四叉树单元：
Mode II：根据最小深度及最大深度建立四叉树单元：

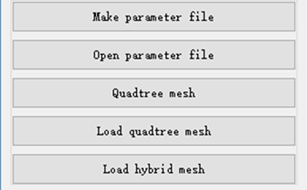

后续五个按键功能分别是：
Make/Open parameter file：在当前模型目录下建立/读取椭圆信息文件；
Quad tree mesh：根据前两组选项与模型文件/图片的信息生成四叉树网格；
Load quadtree/hybrid mesh：加载当前目录下的四叉树/四叉树-杂交元混合网格。

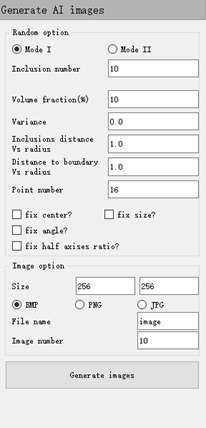

最后一栏为生成AI图像栏，在此栏内可以根据自定义选项，在当前模型目录下生成训练DCGAN网络所需的随机分布的椭圆信息与图片。自定义选项的赋值与前述随机撒点生成含椭圆夹杂/孔洞的Voronoi单元类似。需注意的是，此处生成的图片与椭圆信息由于在当前目录下，所以也可作为前一栏目中生成四叉树网格的依据。
演示生成四叉树网格
下面通过几个简单的实例分别演示利用椭圆信息/图片生成四叉树网格
首先打开软件，点击左侧“TwoPhase mesh”打开两相材料建模界面；

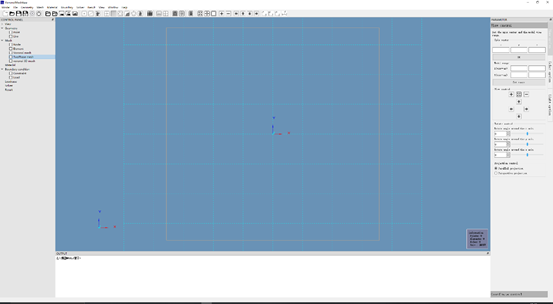

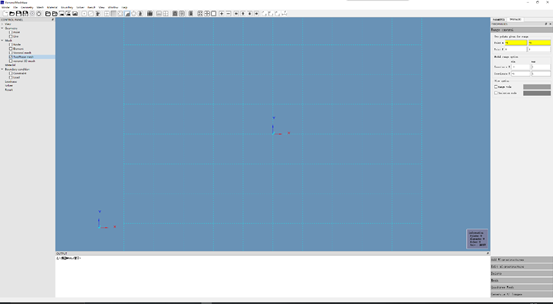

打开之后即可见到右侧一系列操作界面如前述。Range control中各项默认设置为±10

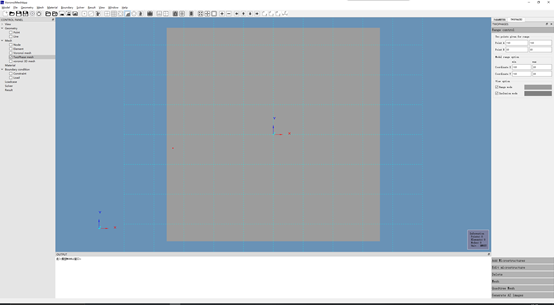

再勾选显示夹杂与基体颜色的选项，即可得到x与y在±10区间内的基体

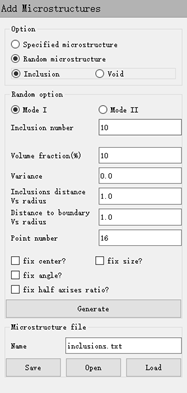

再打开add microstructures选项，在第一组选项中选择“random microstructure”，其余选项保持默认；再在第二组选项中选择Mode I，Variance 选项改为1.0，其余选项保持默认，点击Generate

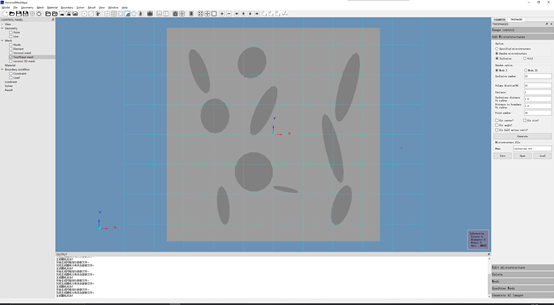

即可得到随机生成的微结构如下：

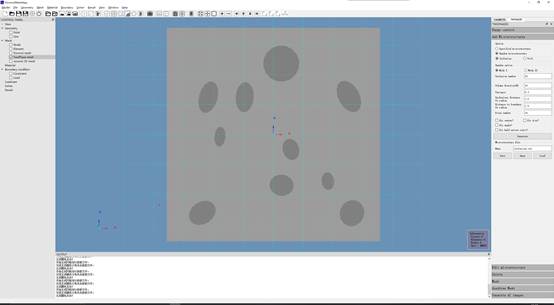

可以看到微结构由于“Variance”项过大，夹杂长短轴比极大，可通过降低此值来改善随机生成的夹杂形状，将值改为0.3后生成微结构如下：
可见夹杂形状正常了许多。

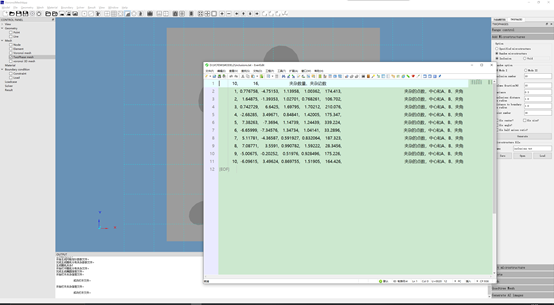

此时点击栏目下的“Save”即可在当前模型目录下保存此微结构的椭圆信息文件。点击“Open”可以查看保存的微结构信息文件

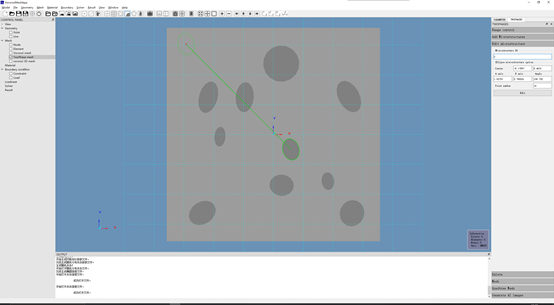

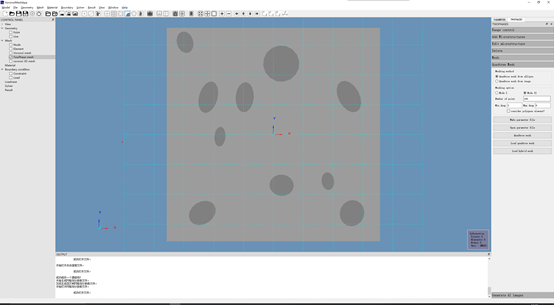

来到第三个栏目“Edit Microstructures”，可以对上一步生成的微结构中夹杂位置进行调整。通过点击随意选取一个夹杂，就可以将其拖动至想要重新布置的位置，同时对其角度及点数进行修改。此处将图示所选夹杂挪动至基体左上角，再点击“Edit”即可保存修改。
来到第六栏“Quad tree mesh”栏，开始实现利用椭圆信息建立四叉树网格。第一组选项选取“Quadtree mesh from ellipse”，第二组选项选取“Mode II”，其余保持默认，仅将“max deep”改为“10”。点击“Make parameter file”即可保存此时生成四叉树网格所需的配置文件，点击“Open parameter file”可对其打开查看。此时点击“Quad tree mesh”即可根据前两组设定数据生成四叉树网格。

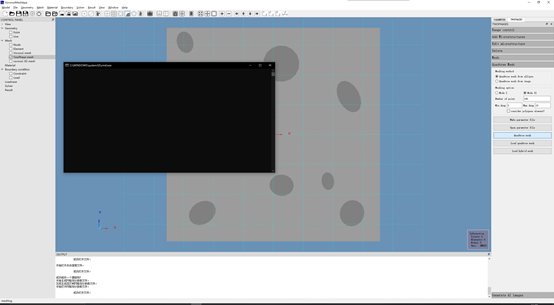

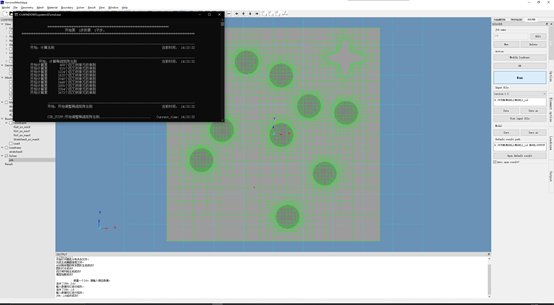

此时弹出命令提示符框，代表网格绘制已经开始。

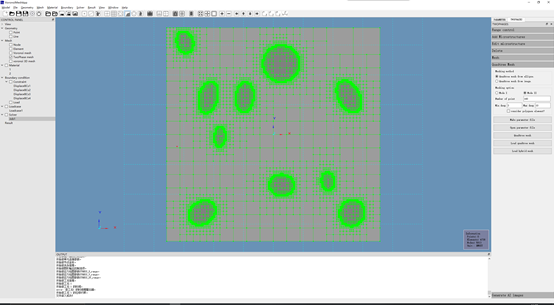

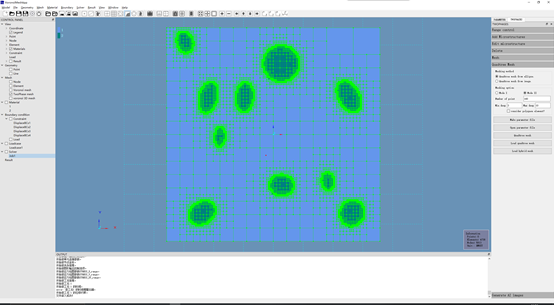

经过数秒的运算，网格建立成功如下图所示：
将显示选项调整为材料视图如下：

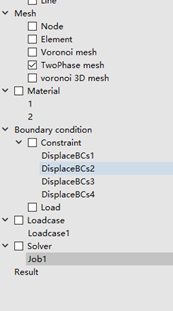

选取其中一个夹杂周围网格如上所示，可见两材料交界处网格非常粗糙，这是由于四叉树分型方式的固有缺点决定的，如想得到真实边界，可使用四叉树-多边形混合网格，在边界处按照边界曲线生成多边形网格可大大提高计算精度，但会使计算时间变长。在左侧栏目里我们可以看到，生成四叉树网格后，系统也自动帮我们生成了对应的边界条件及工况，进入solver界面即可直接开始运算。

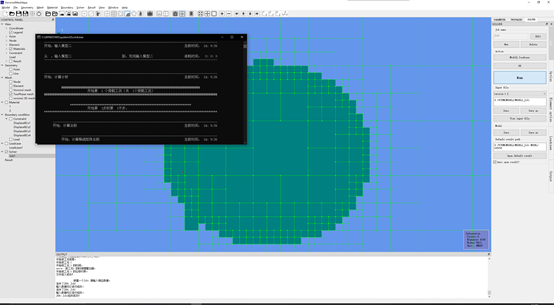

在solver界面中点击“Run”即可开始计算

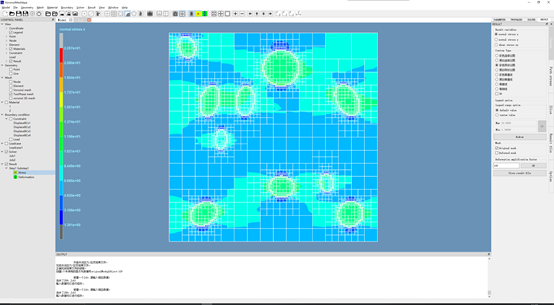

计算结果如下：
可见在界面周围由于网格比较粗糙，所以应力集中极大。但四叉树网格快速计算的优势仍不可忽视。
下面进行由图片生成网格的演示。

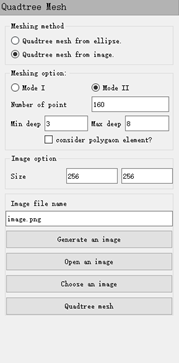

初始步骤前述步骤相同，之后打开“Quadtree mesh from image”栏后，即可通过读取图片及调整选项生成四叉树网格。

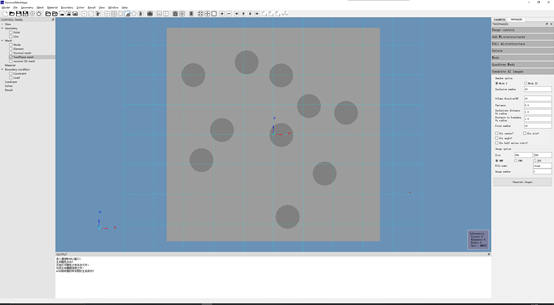

书接上回，之前提到图片可由最后一栏的AI图像生成，那么我们此时即可演示一下如何生成。打开最后一栏“Generate AI images”栏，此时为演示只生成一张图片，将“Image number”项改成1即可，其余保持默认，点击“Generate Images”就可生成图像及椭圆信息文件。生成图像如下：

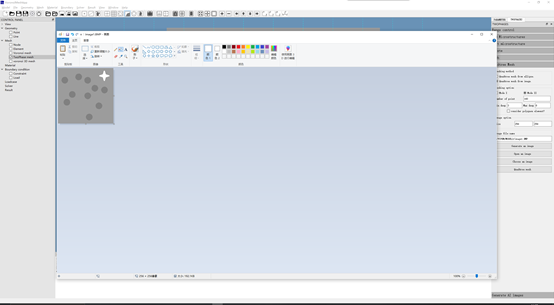

在“Quadtree mesh from image”栏中，点击“Open an image”可以打开所生成图片进行查看及编辑，由于软件中识别夹杂/孔洞与基体边界均通过遍历像素点RGB（灰度）值阶跃而产生，此处我们可以通过Windows自带画图工具在图片中手动加入一些其他夹杂/孔洞，如下图所示：

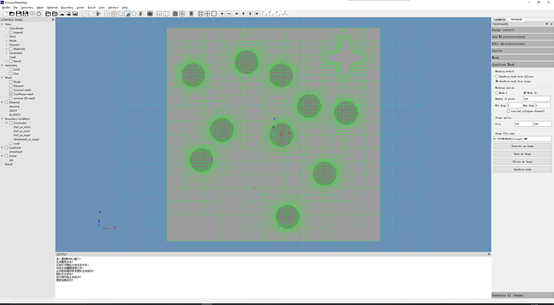

在图片右上角加入一个四芒星形状的白色图案（视为孔洞）后，再读取图片信息建立四叉树网格如图所示：

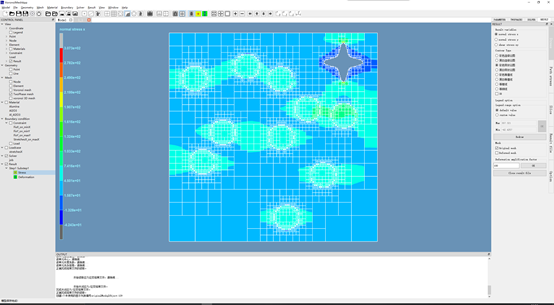

可见在四芒星内部并未建立四叉树网格，即软件成功识别了此处为孔洞而非夹杂。与之前通过椭圆建立四叉树网格相同，在左侧可见也成功生成了一系列边界条件与工况，可直接进行分析。分析过程与结果如下：

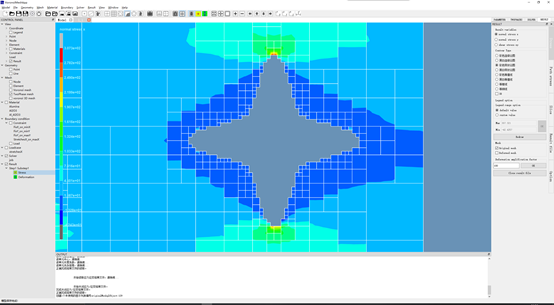

可见在四芒星孔洞周围，应力集中比较明显，符合力学规律。
