如何生成一个六面体VORONOI单元

作者：盖文海

单元简介

8N12I 3D_ VORONOI，外部有8个节点，内部有12个内部节点。

1、选择生成单元的类型

​ 选：8N12I 3D_ VORONOI_E

2、生成节点

​ 点：Node，建立8个节点

3、确定单元的外部信息

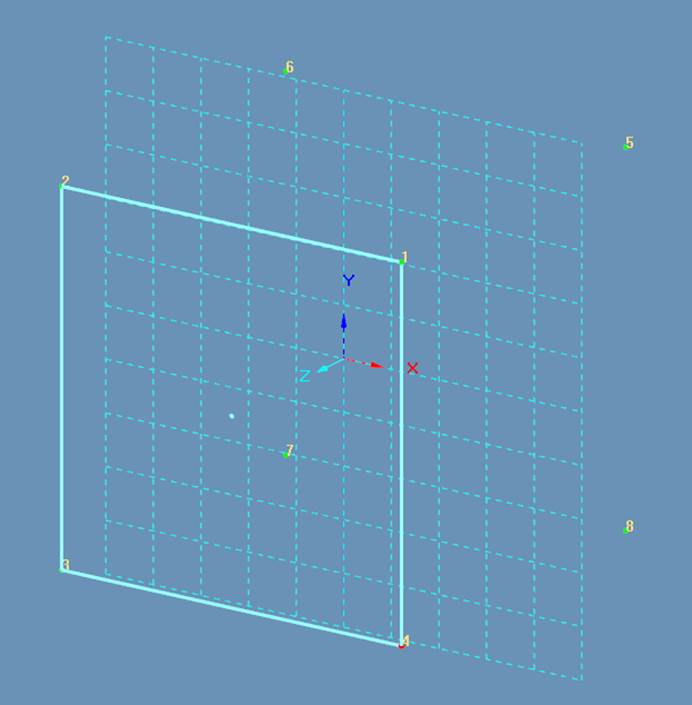

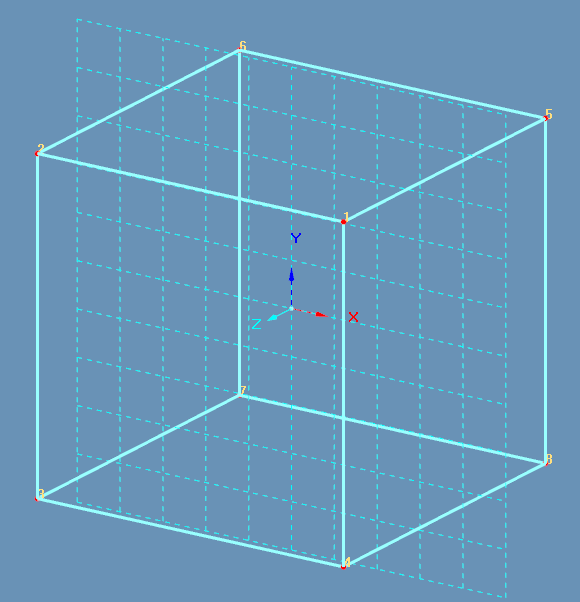

逆时针连接单元外部节点指向单元内部

4、确定单元的内部夹杂信息

（1）确定单元中心位置有两种方式

选取在单元几何形心位置

用户指定单元中心坐标位置

（2）选择夹杂类型：Inclusion Kind

有两种： Ellipse Inclusion 椭圆形夹杂

​ Real Inclusion 自定义夹杂形状

1 Ellipse Inclusion 确定椭圆形夹杂的信息

​ A Axis：椭圆形夹杂的X轴长度

​ B Axis：椭圆形夹杂的Y轴长度

​ Angle： 椭圆形夹杂的A轴与（模型总体坐标） X轴的夹角

​ Internal Node Number： 内部节点数

​ 内部节点数含义：

​ 就是夹杂的边是由多少个节点组成的。

​ 夹杂的节点数 = 夹杂的边数

2 Real Inclusion 确定自定义夹杂形状信息

内部夹杂要用几何点生成。

1）生成夹杂的几何点

2）生成几何点列表

​ 选取构成该夹杂边所需的所有几何点，

​ 生成几何点列表：Internal Point List

5、生成单元： Add Element

6、显示单元类型： Identifying Element
