算例：建立一个20X20细观模型，有着100个均匀分布颗粒，颗粒体积分数为10%。沿着Y轴方向施加均匀拉应力，模型中颗粒和基体之间不考虑界面因素影响。

作者：盖文海

1. 通过添加几何点和线创建几何模型

生成几何点和几何线

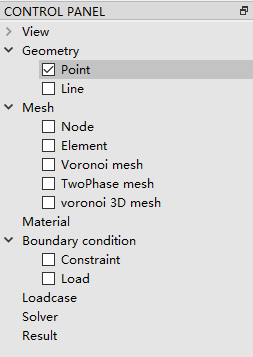

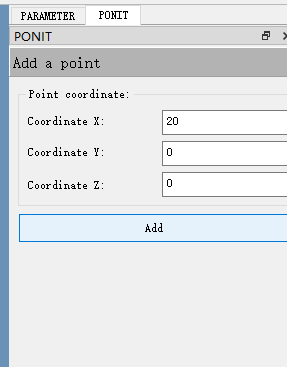

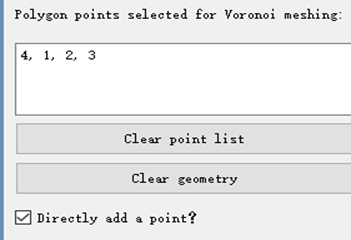

打开app，在Geometry下选中point，软件界面右边选中add point，通过编辑坐标或在建模界面通过鼠标点击位置，再点击add添加几何点。

添加完几何点后，选中line，可通过逐点添加几何线或全选自动成形。

如所画几何图形错误，可点击clear point list删除几何线。

生成网格

选中voronoi mesh，目前自动划分voronoi单元目前只支持椭圆夹杂划分，其他形状夹杂可在划分后通过选中想要修改的单元在Inclusion kind功能中修改。

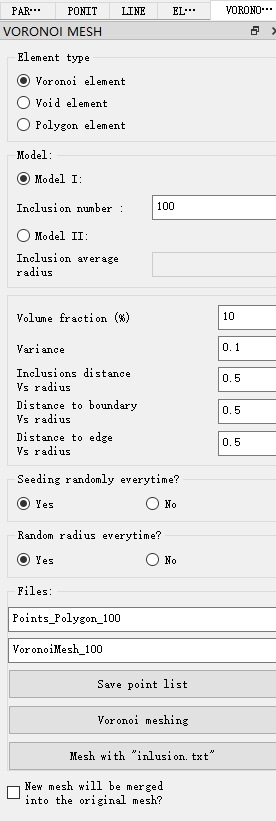

单元类型中选择Voronoi单元，ModelⅠ通过定义夹杂数量自动划分网格，ModelⅡ通过定义夹杂平均半径划分网格。这里选择ModelⅠ定义夹杂数量为100。
Volume fraction(%)为夹杂所占体积分数，设置为10，Variance为夹杂平均半径的偏斜率。当偏斜率越高椭圆夹杂的大小和形状分布就越不规则。
Inclusions Distance VS Radius表示夹杂与夹杂之间最小距离相对于平均半径的倍数。
Distance to Boundary VS Radius表示夹杂到整个模型外边界最小距离相对于平均半径的倍数。
Distance to Edge VS Radius表示夹杂到单元边最小距离相对于平均半径的倍数
Seeding Randomly Everytime意为每次自动划分网格时，洒种子点的随机数序列是否改变，决定了种子点的位置是否改变。含义：Yes：每次自动划分网格时，洒种子点的随机数序列都会改变。即每次自动划分网格，夹杂的位置都会不一样。No：每次自动划分网格时，洒种子点的随机数序列都是不变的。即每次自动划分网格，夹杂的位置都是固定不变的。

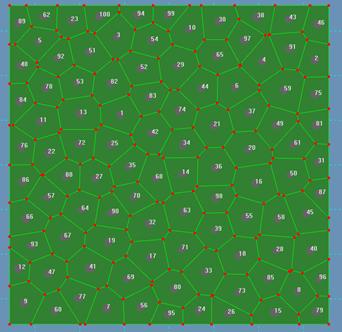

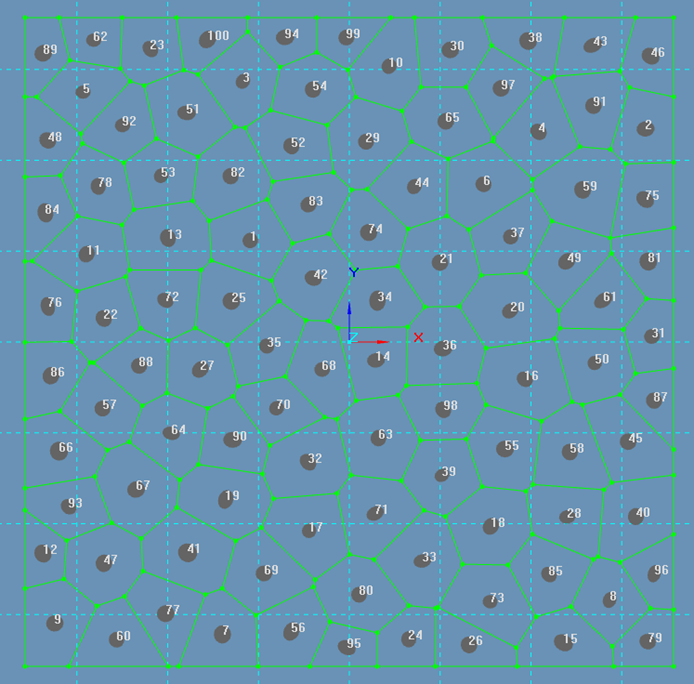

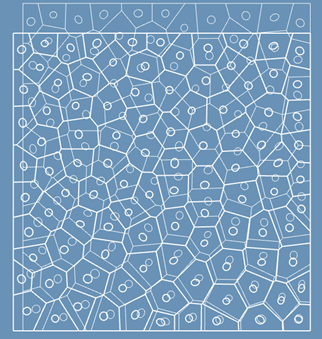

点击Voronoi meshing，生成网格如下图。

2. 添加材料参数

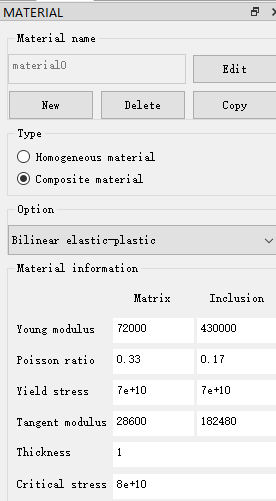

选中Material，材料类型选择复合材料，本构关系选择双线性弹塑性材料，设置基体和夹杂的杨氏模量，泊松比，屈服应力，剪切弹性模量，厚度，基体与夹杂发生断裂的临界应力等参数。鼠标左击长按框选所有单元，点击add，给所有单元添加材料参数，点击🆗保存。

3. 添加约束与荷载

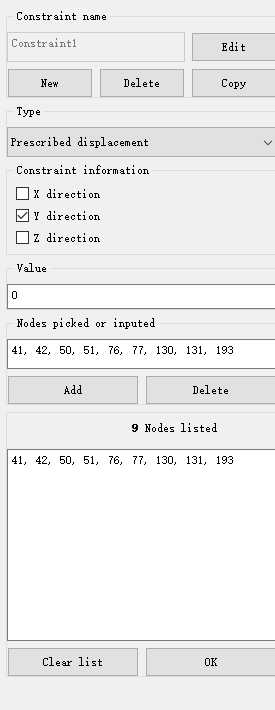

打开Boundary condition板块，选中Constraint，框选模型底边上的节点，将Y方向位移设置为0，点击🆗，保存设置。
新建约束2，选择其中一个角点设置X方向位移为0。

平面拉伸问题可按应力求解或按位移求解，本例以按位移求解添加荷载。新建约束3，通过相同的操作将模型顶边所有节点添加位移量为0.2。

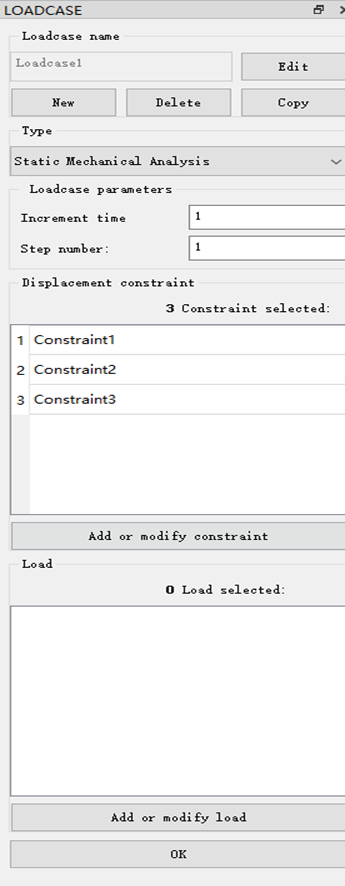

打开Loadcase版块，其中可将自己所建立的不同的约束与力加入工况，根据自己的实际需要将约束与位移加入工况中。点击🆗确认。

4. 求解与结果显示

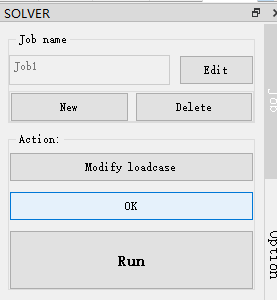

选择Solver版块，点击🆗后点击RUN开始求解。

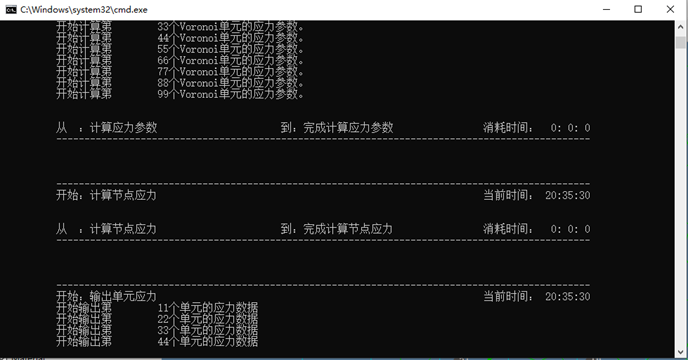

程序开始求解界面如下图：

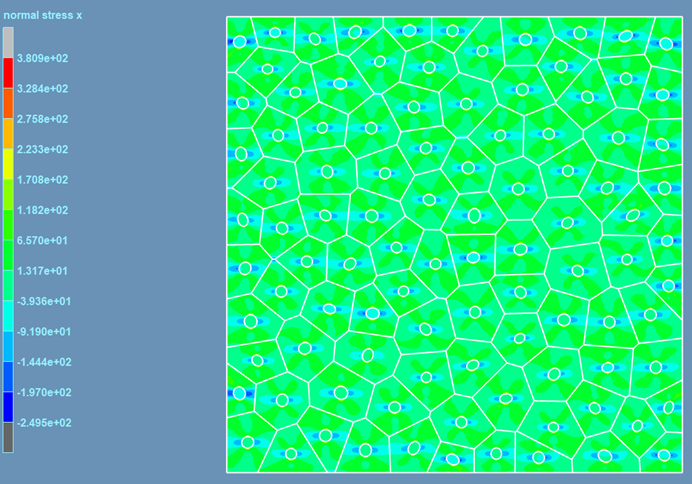

求解完成后在Result界面出现新增的分支，点击Stress，即在右侧出现各种应力图选项。其中X方向上应力彩色带状图如下图。

点击Deformation，即可查看模型变形情况。如变形不明显可通Deformation amplification factor设置放大系数。
